2.框架部分：
3.框架側邊，沒有包邊的

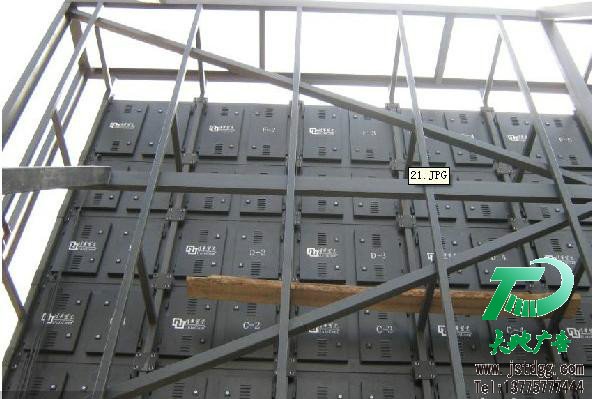

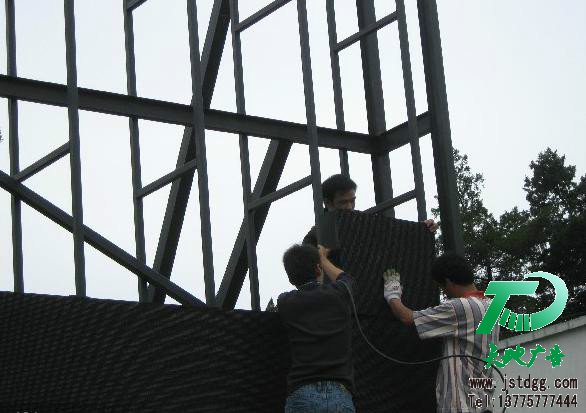

4.安裝箱體

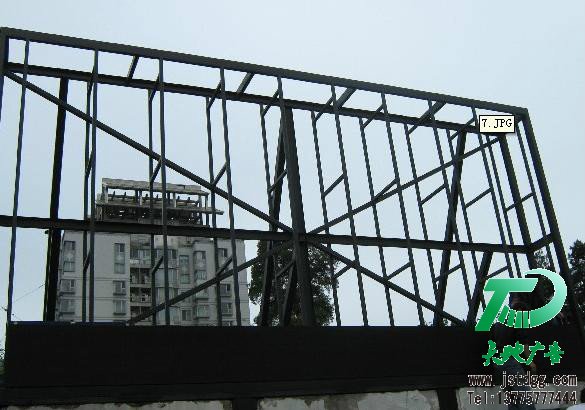

5.框架結構圖

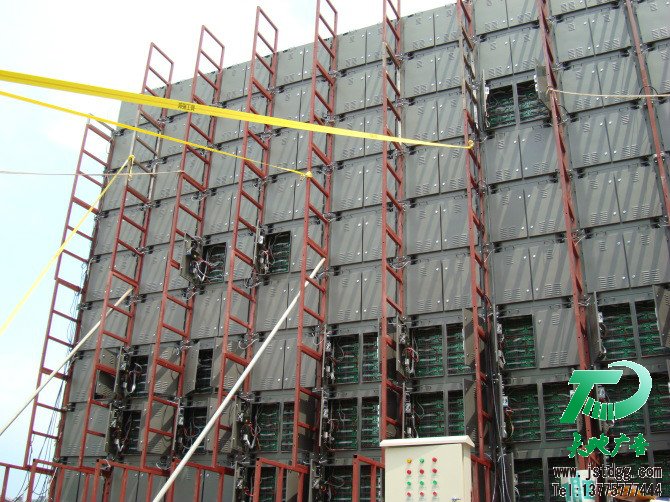

6.整體背面

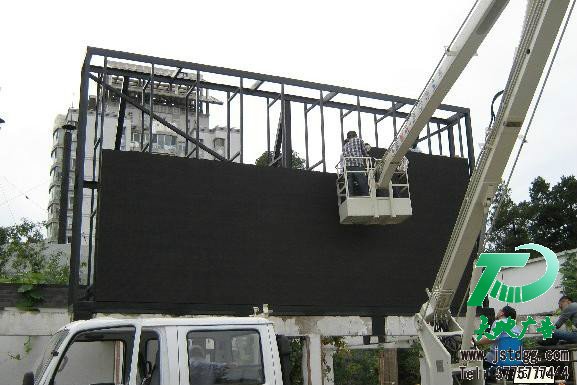

7.顯示屏正面
對于戶外LED顯示屏來說，由于是在戶外使用。所以必然的要和普通的室內LED顯示屏區別對待。戶外LED顯示屏安裝要求上也和普通的室內LED不一樣。在安裝上必須要在細節上做好。不然很有可能帶來麻煩。
戶外LED顯示屏安裝六個主意事項：
1．顯示屏及建筑物上安裝避雷裝置。
顯示屏主體和外殼保持良好接地，接地電阻小于3歐姆，使雷電引起的大電流及時泄放；顯示屏可能會受到雷電引起的強電強磁襲擊
2．LED顯示屏本身的防水措施
屏體及屏體與建筑的結合部必須嚴格防水防漏；屏體要有良好的排水措施，一旦發生積水能順利排放；注意防水、防潮。顯示屏安裝在戶外，經常日曬雨淋，風吹塵蓋，工作環境惡劣。電子設備被淋濕或嚴重受潮會引起短路甚至起火，引發故障甚至火災，造成損失；
3．電路芯片選擇
選用工作溫度在-40℃～80℃之間的工業級集成電路芯片，防止冬季溫度過低使顯示屏不能啟動。
4．安裝通風設備降溫，使屏體內部溫度在-10℃～40℃之間。
屏體背后上方安裝軸流風機排出熱量；顯示屏工作時本身就要產生一定的熱量，如果環境溫度過高而散熱又不良，集成電路可能工作不正常，甚至被燒毀，從而使顯示系統無法正常工作；
5．必須選用超高亮度發光二極管
為了保證在環境光強烈的情況下遠距離可視，必須選用超高亮度發光二極管；增加對比度.受眾面寬，視距要求遠、視野要求廣；環境光變化大，特別是可能受到陽光直射。
6．顯示介質選用新型廣視角管
視角寬闊，色彩純正，一致協調,壽命超過10萬小時顯示介質的外封裝為目前最流行的帶遮沿方形筒體，硅膠密封，無金屬化裝配；其外型精致美觀，堅固耐用，具有防陽光直射、防塵、防水、防高溫、防電路短路五防特點。
戶外LED顯示屏的安裝注意事項涉及到產品以后的使用和安全，必須要嚴格對待認真的對待起來。
