LED單色顯示屏，全彩顯示屏，雙色顯示屏

發布時間：2017-11-22 08:52瀏覽量：文章來源：未知網站編輯：天地廣告公司編輯l

· 規格：自選
· 單位：件
· 數量：自選
· 價格：面議
· 發布時間：2016-07-22 08:17
· 本文作者：江蘇天地廣告

關于LED單色顯示屏，全彩顯示屏，雙色顯示屏的詳細介紹：

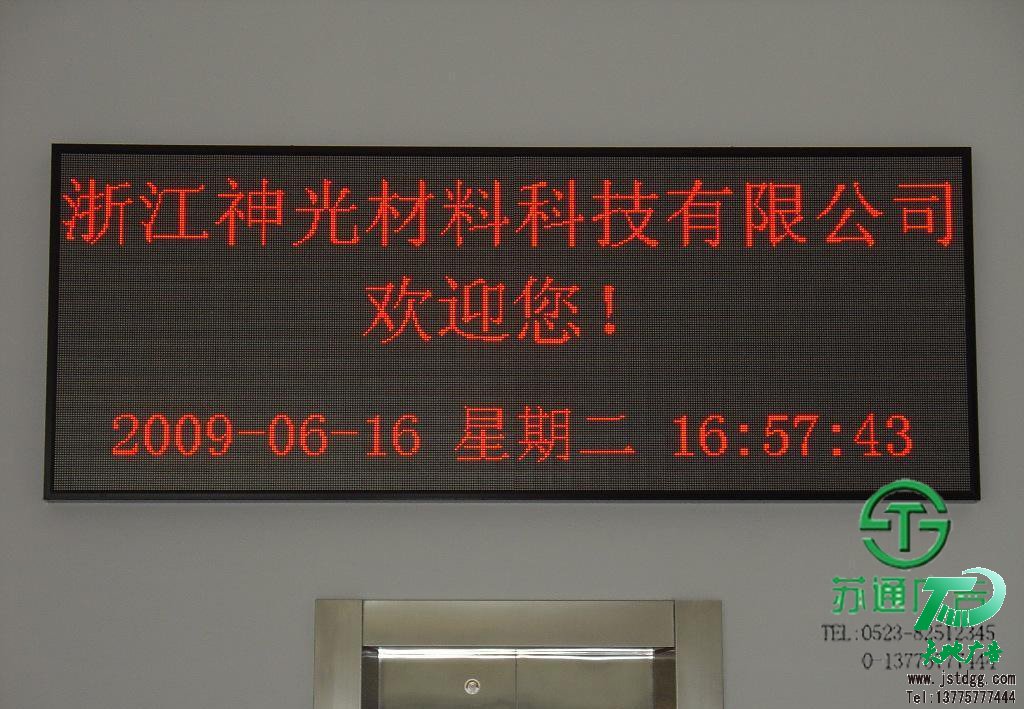

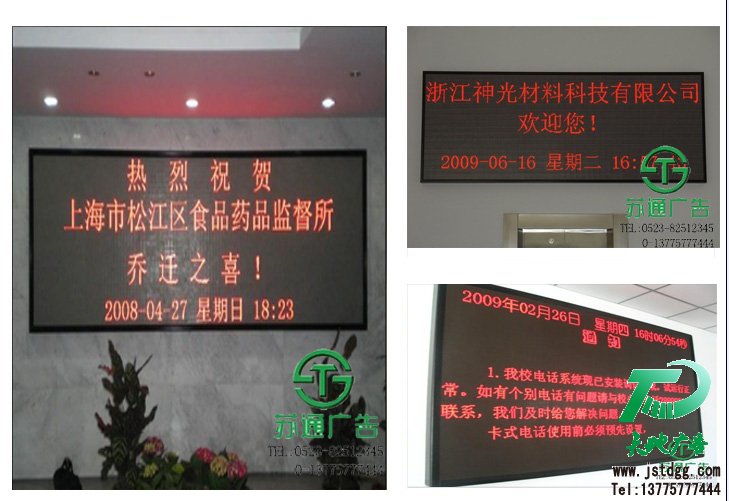

LED單色顯示屏
請仔細閱讀詳細說明并在工程師指導下使用

【產品名稱】：LED單色顯示屏
通用名稱：LED單色顯示屏，全彩顯示屏，LED雙色顯示屏，立式廣告機
漢語拼音：LED DanSe XianShiPing
【材料】：采用臺灣高亮晶元，提高燈管壽命，持續光亮，效果更好，高亮度，不死燈，不虛焊，排列平均，平整度好，抗腐蝕性好。
【用途】：車站，商場，機場，影院，大廈，各種機構的店招、廣告。

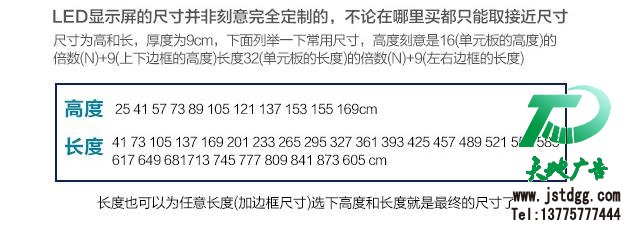

【外框規格】：

【運行壽命】：壽命10萬小時以上
【安裝方法】：
一、下料：
1、根據顯示屏大小，取出橫向的單元板數量，擺放整齊，不能有錯位或者彎曲。用卷尺勾住板子邊緣，測量出的尺寸為顯示屏的長度。
1 單元板擺放整齊，卷尺勾住單元板的邊
2、量出的實際尺寸減去1-2毫米作為下料尺寸。如實際長度191.3厘米，下料尺寸為191.2厘米
3、豎向擺放單元板，測量出的尺寸是單元板的寬度。注意單元板上箭頭方向要一致。

LED單色顯示屏

二、組裝：
4、下好料后，先用電鉆打眼，然后用自攻釘或者鉚釘將外框組裝好。注意固定孔要打在塑料拐角跟型材接觸的地方。
5、框子組裝好后，將單元板上橫向、豎向箭頭各按照同一個方向擺放整齊（注意箭頭一定要完全一致）。把固定用的銅柱或者磁鐵擰到單元板最兩邊的螺絲上。
6、將橫向的單元板用排線連到一起，注意排線不要翻轉，不能插錯。兩頭的板子靠邊的一側空出不用安裝排線。
7、連接電源線。紅正黑負，單元板上VCC為正，GND為負。一定要仔細檢查正負不能接反，否則會燒壞單元板或者其他部件。一般三到四塊板子為一組并聯接到一起，引出正負兩個接頭，往開關電源的相應輸出端接，具體接法后面有詳細說明。
8、固定扁鐵。單元板擰上磁鐵后，根據框體的相應寬度截好所要用的扁鐵。將扁鐵用自攻釘或者鉚釘固定到框體上。注意剛才磁鐵擰在單元板最邊上的螺絲上，是為了兩塊單元板用一根扁鐵。一般應先將一側的扁鐵都打眼固定好后，再打另一側的眼，打眼時要將框體往一起擠，這樣做出來的框體不會走形。
9、所有扁鐵固定好后，用吸塵器將屏幕背面的鋁屑，灰塵等吸干凈。殘留的鋁屑可能引起短路燒壞單元板或其他部件。
10、接電源。半戶外的單元板一般九塊用一個5V40A的電源。電源上有三組輸出口，接電源時像設計圖中一樣引出三組線。接線的方法是為了降低每組線上的負載，實際制作中應參照設計圖中的接法。
11、先將電源固定到框體上。保證所有的接頭的長度都能接到電源上。
12、開關電源上，L/N兩個接線柱是交流220輸入端；是屏體接地端，此處的線直接接屏體上；COM是5V負極；+V是5V正極。將單元板上的每組線接到此處即可。

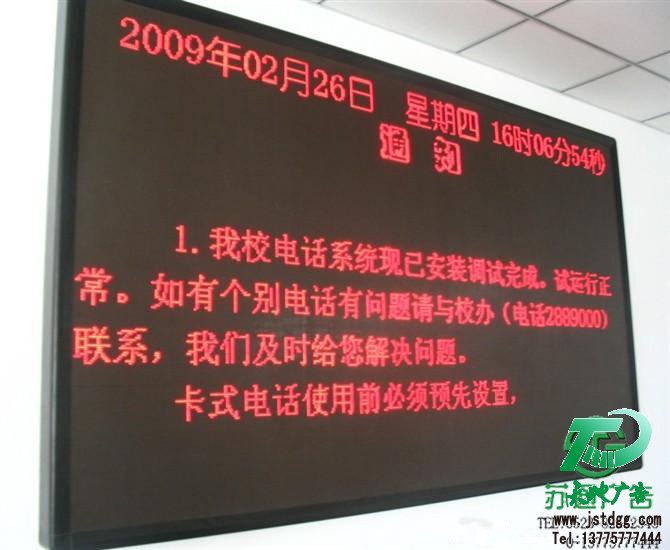

單色顯示屏

13、連接控制卡。LED顯示屏的數據從屏幕正面看，均是從右往左傳送。控制卡都固定在屏幕的右側。在最右側的扁鐵上打好眼，擰好銅柱，用合適大小的螺絲將控制卡固定好。注意控制卡不要直接跟金屬接觸，中間可以墊上木板，塑料板等絕緣物。控制卡上的數據輸出先不要接到單元板上。
14、控制卡上的電源要從開關電源上直接引線，不能通過單元板再把線接到控制卡上。正負極不能接錯。
15、將所有開關電源的220輸入并聯到一起，并引出一個插頭作為屏幕的電源輸入。
16、仔細檢查電源線有沒有接反或者松動的，確定沒問題后。插上電源插頭，如果所有電源指示燈都亮證明電源線接的沒問題。如果有電源指示燈不亮或者發現有冒煙、著火的現象要立即切斷電源線。檢查電源及接線。
17、電源正常后，將控制卡上的數據輸出線接到顯示屏最右邊的一列單元板的數據輸入上。注意數據線的方向要正確。如果正常顯示，顯示屏顯示就沒有問題了。
【保養事項】：
1、要求供電電源穩定，并接地保護良好，在惡劣的自然條件特別是強雷電天氣下不要使用。要避免可能碰到的問題，我們可以選擇被動防護與主動防護，盡量把可能對全彩顯示屏幕造成傷害的物品遠離屏幕，而清潔屏幕的時候也盡可能輕輕地擦拭，把傷害的可能性降到最小。先關閉LED顯示屏，再關閉計算機。
2、保持全彩LED顯示屏大屏幕使用環境的濕度，不要讓任何具有濕氣性質的東西進入你的全彩LED顯示屏大屏幕。對含有濕度的全彩顯示屏大屏幕加電，會導致全彩顯示屏零部件腐蝕，進而造成永久性損壞。
3、屏體內嚴禁進水、鐵粉等易于導電的金屬物。LED顯示屏大屏幕盡量放置在低灰塵的環境，大的灰塵會對顯示效果造成影響，同時灰塵過多會對電路造成損害。
4、如果因為各種原因進水，請立即斷電并聯系維修人員，直至屏體內顯示板干燥后方可使用。

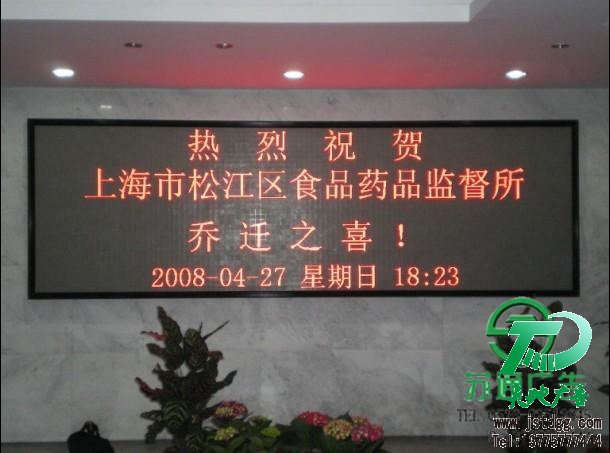

單色顯示屏

5、LED顯示屏的開關順序：
A：先開啟控制計算機使其能正常運行后再開啟LED顯示屏大屏幕。
B：建議LED顯示屏大屏幕每天休息時間大于2小時，在梅雨季節LED屏大屏幕一個星期至少使用一次以上。一般每月至少開啟屏幕一次，點亮2小時以上。
6、播放時不要長時間處于全白色、全紅色、全綠色、全藍色等全亮畫面，以免造成電流過大，電源線發熱過大，LED燈損壞，影響顯示屏使用壽命。
7、切勿隨意拆卸、拼接屏體！LED全彩顯示屏大屏幕與我們用戶的關系最為密切，做好清潔維護工作也是非常有必要的。
8、長時間暴露在戶外環境風吹、日曬、灰塵等易顯臟，一段時間下來，屏幕上肯定是灰塵一片，這需要及時清洗以防塵土長時間包裹表面影響觀看效果。
9、led顯示屏大屏幕表面可以采用酒精進行擦拭，或者使用毛刷、吸塵器進行除塵，不能直接用濕布擦拭。
10、led顯示屏大屏幕需定期檢查是否正常工作，線路有無損壞，如不工作要及時更換，線路有損壞要及時修補或者更換。led顯示屏大屏幕內部線路，非專業人士禁止觸碰，以免觸電，或者造成線路損壞。
